一、概述：

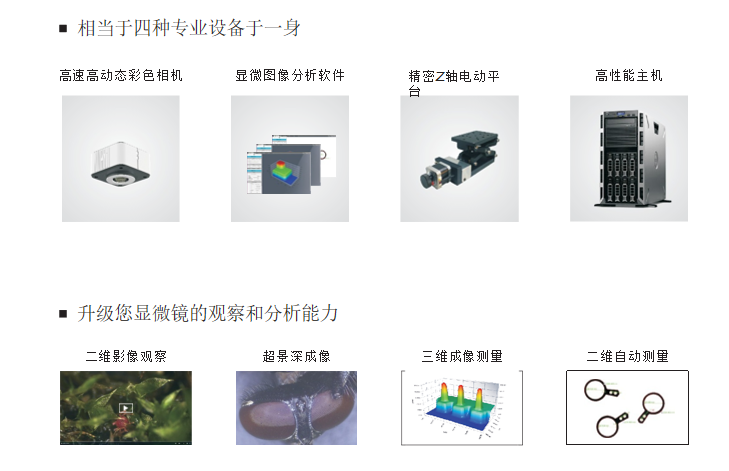

本系統是由精銳的光學顯微鏡技術、先進的光電轉換技術、尖端的計算機圖像處理技術完美地結合在一起而開發研制成功的一項高科技產品。在計算機顯示器上很方便地觀察金相圖像，配置電動平臺、自動聚焦、電動物鏡轉換，觸摸屏控制器以及功能強大的成像軟件；通過各部分之間的精密連接，實現顯微鏡的觀察、圖像采集及圖像處理等功能，減少重復性操作。另外，可還原上次操作的顯微鏡設置及參數設置，提高顯微鏡成像的穩定性與精確性。顯微鏡操作原來可以如此快捷、高效

基本技術參數：

1、光學系統：NIS45無限遠光學系統

2、放大倍數：50X—1000X

3、目鏡：超大視野目鏡SW10X/25，高眼點，-5～+5視度可調

4、鏡筒：人機學可變角度鉸鏈?zhǔn)饺坑^察頭，固定視度，瞳距47-78mm，目視/數碼三檔

分光比：100/0、20/80、0/100，能夠滿足不同的使用需求

5、轉換器：電動控制內傾式內轉換器，定位準確可靠，可機身觸摸液晶屏控制物鏡轉盤以達到物鏡倍率轉換

6、物鏡：NIS45系列平場金相物鏡，高性噪比、高分辨率以及高反差的成像效果

l 5X半復消色差金相物鏡             NA=0.15  WD=20   明暗場

l 10X半復消色差金相物鏡            NA=0.3   WD=11   明暗場

l 20X半復消色差金相物鏡            NA=0.45  WD=3.1  明暗場

l 50X（彈簧）復消色差金相物鏡       NA=0.8   WD=1   明暗場

l 100X（彈簧）復消色差金相物鏡       NA=0.9   WD=1   明暗場

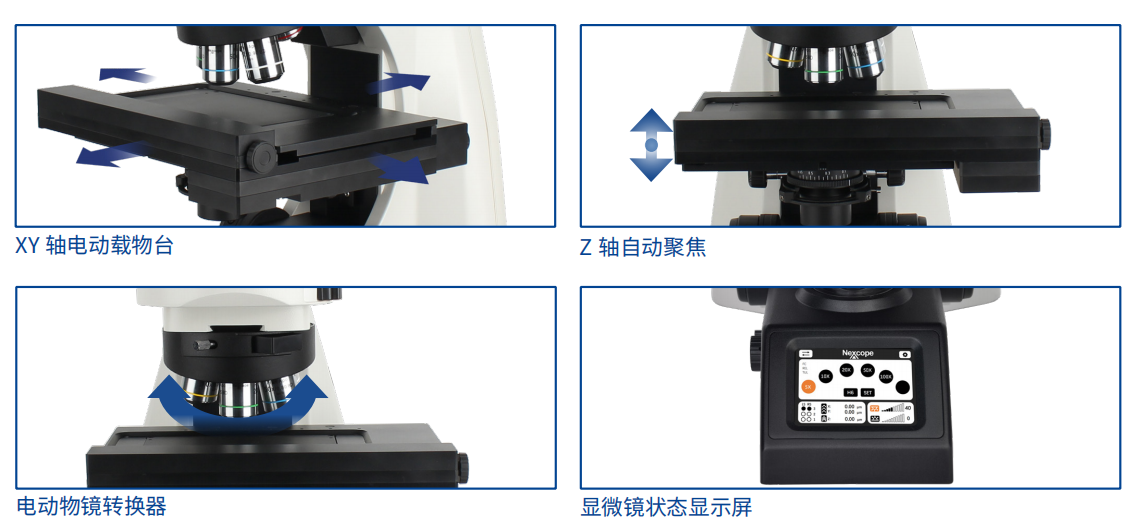

7、電動控制系統：配置電動平臺、自動聚焦、電動轉換、觸摸屏控制器。內置Z軸采用高精度電動絲桿結構，保證納米級Z軸層切掃描；整機實現電動控制、自動聚焦、序列掃描、定點掃描、曲面擬合掃描、全視場對焦掃描等功能。顯微鏡電動操控平臺，采用步進電機加絲桿模式，進口絲桿采用擠壓工藝，驅動部分通過間隙補償算法，消除反向間隙誤差。配套搖桿，*大掃描速度可達到70mm/s。行程X軸125mm，Y軸75mm，Z軸30mm，*小步長0.1um，XY軸重復精度3um，軟限位+機械限位+光電開關限位；三維可控?fù)u桿，四擋速率；通訊接口USB2.0和RS232。

定位，Z軸精準復位（偏于更換切片樣本）

8、顯微鏡一體前置式觸摸控制屏，控制物鏡倍率轉換，亮度切換，X\Y\Z軸變速調節，且X\Y\Z的精準定位，Z軸精準復位

9、反射照明：光強管理功能：用戶使用每一只物鏡時，將光強調整到合適亮度，此時，顯微鏡會自動記憶光強參數，當再次使用物鏡時，光強會自動調整到之前的合適亮度，無需手動重復調節光強，同時降低眼睛疲勞。

1）5W LED光源、光源中心可調，亮度可調

2）明暗場裝置：內置式明暗場切換模塊，BF1（防止切換時太亮），BF2，DF三個模塊

3）偏光裝置：內置式起偏和檢偏系統

4）DIC裝置：反射DIC裝置
